マグネットグレード: 強さとパフォーマンスとの関係

マグネットグレードは、産業機械から家電製品まで、さまざまな用途の永久磁石の性能を決定する上で重要です。 信頼できる永久磁石サプライヤーであるSouwest Magnetechでは、さまざまな業界のニーズを満たすために、さまざまなNdFeBグレード、サマリウムコバルト磁石グレード、フェライト磁石グレードを提供しています。 このガイドでは、マグネットのグレード、強度との関係、アプリケーションに適したマグネットの選択方法について説明し、Souwest Magnetechが高品質の磁気ソリューションの信頼できるソースである理由を強調しています。

マグネットグレードとは何ですか?

磁石の等級はaの強さおよび性能を示す標準化された方法です永久磁石をご参照ください。 グレードは、メガガウス・エルステッド (MGOe) で測定された最大エネルギー量 (BHmax) を反映しています。これは、磁石の減磁曲線 (BH曲線) の最強点を表します。 より高いグレードはより強い磁石に対応しますが、温度耐性やアプリケーション要件などの他の要因も役割を果たします。

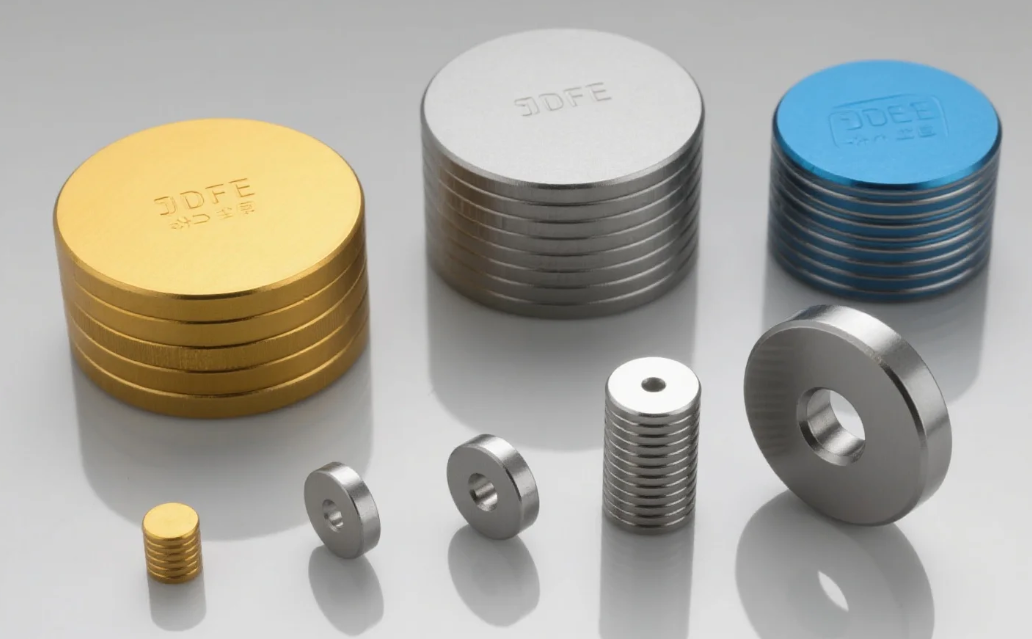

たとえば、NdFeBグレードSouwest Magnetechの範囲はN35からN52で、数値は強度の向上を示しています。 N42のようなグレードのBHmaxは約42 MGOeですが、N52は最大52 MGOeに達することができます。 グレードは、N42SHなどの接尾辞を含むこともできます。ここで、「SH」は高温耐性 (150 ℃ まで) を示します。 同様に、当社のサマリウムコバルト磁石グレード (SmCo5、Sm2Co17など) およびフェライト磁石グレード (Y30、Y35など) は、さまざまな環境に合わせた特定の性能特性を提供します。

マグネットの強さはどのように測定されますか?

磁石の強さは通常、用途に応じて、引っ張り力または磁場の強さによって測定されます。 Souwest Magnetechでは、クライアントがニーズに合った適切なマグネットグレードを選択できるように詳細な仕様を提供しています。

プルフォース

引力は、磁石を鋼板などの強磁性面から分離するために必要な力を測定し、ポンドまたはニュートンで表します。 当社のプルフォースケース1メトリックは、磁石を大きな平らな鋼板から直接引き離すために必要な力を表しており、磁石の強度を比較するための信頼できるベンチマークを提供します。 たとえば、Souwest MagnetechのN52 NdFeB磁石は、同じサイズのN35磁石よりも大幅に高い牽引力を実現できるため、コンパクトな形で最大強度を必要とするアプリケーションに最適です。

興味深いことに、2つの接触磁石 (ケース3) 間の引っ張り力は、引っ張り力ケース1に等しいが、距離では、2つの磁石の結合力は、単一の磁石の力を超える可能性がある。 当社のオンライン計算機は、クライアントが特定のNdFeBグレードと構成の牽引力を見積もるのに役立ちます。

磁気フィールドの強さ

磁場強度は、磁石の表面近くの特定の点でガウスまたはテスラ (1テスラ = 10,000ガウス) で測定されます。 表面フィールドは、磁石のグレード、形状、サイズ、および周囲の材料に依存する。 たとえば、グレードN52のNdFeB磁石は、N42の13,200ガウスと比較して、最大14,800ガウスの残留フラックス密度 (Br) を持っています。 これにより、N52磁石は、正確な磁場強度が重要なリードスイッチやホール効果センサーなどのアプリケーションに最適です。

マグネットグレードとその重要性

マグネットグレードはいくつかのコンポーネントで构成されています:

材料タイプ: プレフィックスは、ネオジム (NdFeB) の「N」、サマリウムコバルトの「SmCo」、セラミック (フェライト) の「C」などの磁石材料を示します。

強さ (BHmax): 数 (例えば、N42における42) は、MGOeにおける最大エネルギー生成物を表し、磁石の強度を示す。

温度抵抗: 「SH」または「UH」のような接尾辞は、磁石が磁気を失い始める前の最大動作温度を示します。 たとえば、Souwest MagnetechのN42SH NdFeB磁石は150 °Cまでの温度に耐えますが、標準のN42磁石は80 °Cに制限されています。

当社のNdFeBグレードには、N35、N38、N42、N48、N50、およびN52が含まれ、数値が多いほど強度が高くなります。サマリウムコバルト磁石グレード、Sm2Co17など、優れた高温性能 (最大260 °C) を提供しますが、Y35などのフェライト磁石グレードは、要求の少ないアプリケーションでは費用効果が高くなります。

正しいマグネットグレードを選ぶ

適切なマグネットグレードの選択は、アプリケーションの要件に依存します。

高強度: 室温でコンパクトなサイズで最大の強度を得るには、Souwest MagnetechのNdFeBグレードN52を選択してください。 これらの磁石は、磁気セパレータ、モータ、およびセンサにとって理想的である。

費用対効果: NdFeBグレードN42は、強度と手頃な価格のバランスを提供し、永久磁石リフターや家電製品などのアプリケーションに適しています。 わずかに大きいN42磁石は、低コストでN52磁石の強度に匹敵することができます。

高温環境: 60 °C〜150 °Cの温度では、NdFeBグレードのN42SHまたはサマリウムコバルト磁石グレードを推奨します。 SmCo磁石は、高温での安定性により、航空宇宙および自動車用途に優れています。

予算の制約:フェライト磁石グレードY30やY35のように、高強度が重要ではない冷蔵庫用マグネットや低出力モーターのようなアプリケーションには経済的です。

Souwest Magnetechのマグネット仕様ページでは、利用可能なグレードに関する詳細情報が提供され、クライアントがニーズに最適なマグネットを選択できるようになります。

ガウスとマグネットの強さを理解する

「ガウス」という用語は、磁石の全体的な強度を表すために誤用されることがよくありますが、残留フラックス密度 (Br) や表面場などの特定の測定に適用されます。 Brは、磁化場が除去された後に飽和磁石に残る磁気誘導であり、形状に依存しない材料特性です。 たとえば、NdFeBグレードN52のBrは14,300〜14,800ガウスですが、フェライト磁石のグレードは通常3,800〜4,200ガウスの範囲です。

磁石の表面で測定される表面フィールドは、形状とサイズによって異なります。 たとえば、N52グレードの丸い希土類磁石は、同様のサイズのN42磁石よりも高い表面磁場を持ちます。 Souwest Magnetechは、センサーや磁気スイッチなどのアプリケーションとの互換性を確保するために、正確な表面フィールドデータを提供します。

ネオジム磁石対他の磁石タイプ

NdFeB磁石は、利用可能な最強の永久磁石であり、最大エネルギー製品は35〜52 MGOeの範囲です。 他の磁石のタイプと比較して、それらは優れた強さと保磁力を提供します:

サマリウムコバルト (SmCo): SmCoマグネットグレード (18-26 MGOe) はそれほど強力ではありませんが、高温環境 (最大260 °C) で優れています。

AlNiCo: BHmaxが5〜8 MGOeのAlNiCo磁石は、独自の磁気特性により、ギターピックアップなどのアプリケーションで使用されます。

フェライト (セラミック): フェライト磁石グレード (3-4 MGOe) は費用効果が高いですが、大幅に弱く、低コストのアプリケーションに適しています。

フレキシブルマグネット: 0.6-1.2 MGOeのBHmaxで、これらは看板やディスプレイで使用されます。

Souwest MagnetechのNdFeBグレードは、磁気セパレータや電気モーターなどのコンパクトで高性能なアプリケーションに比類のない強度を提供します。

BHカーブとマグネット性能を理解する

BH曲線 (ヒステリシス曲線) は、印加磁場 (H) に対して誘導磁場 (B) をプロットすることにより、磁石の磁気特性を定義します。 最大エネルギー生成物 (BHmax) は、B (キロガウス) とH (キロエルステッド) の積が最大化されるポイントであり、磁石の強度を示しています。

例えば、NdFeBグレードのN42磁石は、その高い強度を反映して42 MGOeのBHmaxを有する。 誘導電界がゼロに達する保磁力 (Hc) は、消磁に対する磁石の抵抗を測定します。 Souwest MagnetechのNdFeB磁石は保磁力が高く、要求の厳しいアプリケーションで外部磁場に耐性があります。

BH曲線は、磁石が異なる条件下でどのように振る舞うかも示しています。 たとえば、高温では、N42が80 °Cまでの強度を維持するため、磁石が薄い場合、NdFeBグレードのN42がN52よりも優れている可能性があります。 当社の技術リソースは、適切なマグネットグレードを選択する際にクライアントを導くための詳細なBHカーブデータを提供します。

なぜSouwestマグネテックを選んで下さいか。

2003年以来、Souwest Magnetechは大手永久磁石サプライヤーであり、子会社のMag Springを通じてNdFeBグレード、サマリウムコバルト磁石グレード、フェライト磁石グレードを提供しています。 当社のカスタム希土類磁石は、食品加工、自動車、電子機器などの業界向けに調整されており、高性能で競争力のある価格設定を保証します。

最大強度にNdFeBグレードN52が必要な場合でも、高温アプリケーションにSmCo磁石が必要な場合でも、Souwest Magnetechは、高度な製造と厳格な品質管理に裏打ちされた磁気ソリューションを提供します。 訪問https://www.magnetsw.com /私たちの希土類磁石卸売オプションを探索するか、あなたの特定のニーズに合わせて見積もりを要求します。 革新に力を与える信頼性の高い高品質の磁石については、Souwest Magnetechを選択してください。
